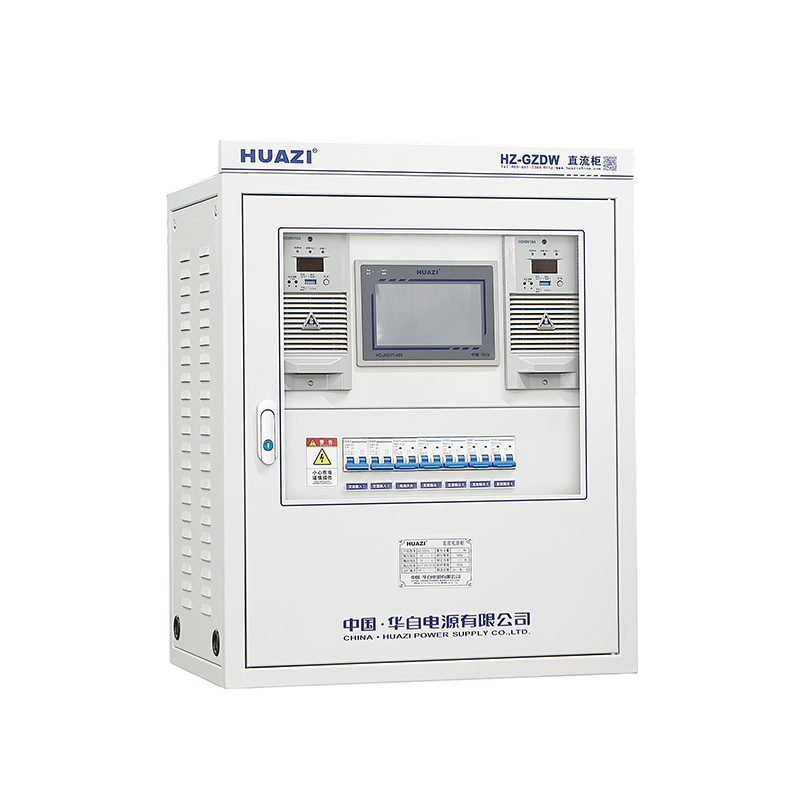

HZ-GZDW-1
壁挂式直流电源柜
产品概述

HZ-GZDW-1壁挂式直流电源柜是专为各种小容量用户设计的直流供电系统,采用7寸触摸屏监控系统为核心,中文菜单显示、触摸操作、多重密码权限、人机界面友好丰富,  具有操作简单、智能管理、高效节能及远程控制等特点。系统可由监控、通信电源模块、电池巡检模块、支路监测模块和开关量输出模块等组成。输入电压AC220VAC380V,输出最大容量DC48V/100AhDC24V/200Ah。系统如需为外部提供逆变交流电源、转换直流电源等各种功能均可根据用户需要选择增配,外形尺寸可定制。
      适用于发电厂、水电站、各类变电站、开闭所和其它使用直流设备的用户,为各种网络通信仪器、设备提供稳定可靠的电源,并保证通信设备安全、可靠的运行。


系统特点

1)两路交流输入自动切换,确保系统正常运行;
2
)输入电压范围宽,电网适应性强;
3
)采用HZ-JK07T-48V监控,7寸彩色TFT LCD显示屏,中文菜单显示,人机界面友好丰富,触摸屏点触式操作;
4
)具有周全的系统设置、运行信息查询及各项告警等功能;
5
)智能化的蓄电池充放电管理、完善可靠的温度补偿功能;
6
)通信电源模块采用带电热插拔,日常维护方便快捷;
7) 高精度动态均流,可自主、主控或受控运行;
8)可控制通信电源模块最多4台,可扩展蓄电池检测1组4节,绝缘检测32路,开关量检测32路,开关量输出16路;
9)系统采用多级密码权限管理,限制未授权人员的操作,确保系统安全可靠运行;
10)内置RS485上位机通讯接口,可通过后台监控和远程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能,实现无人值守;
11)支持MODBUS通讯规约。


技术参数

项目

参数指标

额定输入电压

220VAC/380VAC±20%

额定输出电压

48VDC、24VDC

额定输出电流

20A、40A、60A

蓄电池容量

20Ah、24Ah、33Ah、40Ah、50Ah、65Ah、80Ah、100Ah

稳压精度

≤±0.5%

稳流精度

≤±0.5%

纹波系数

≤±0.1%

电网频率

50HZ±10%

功率因素

≥0.95%(满负荷输出)

绝缘强度

>10MΩ,2KVAC一分钟无闪络,无击穿连续长期运行

工作方式

连续长期运行

冷却方式

高效自然冷却

可闻噪音

≤50dB

使用环境
1)海拔高度:不超过2000m;
2)环境温度:-10C-+40℃;
3)相对湿度:≤90%(25℃);
4)地震烈度:不超过8度;
5)设各阻在室内工作,目诵风良好:
6)室内应无腐蚀金属和破坏绝缘的有害气体;
7)安装垂直倾斜度:不超过5°;
8)微控制器抗噪声:1000V1us脉冲1分钟;
9)无强电磁场干扰与剧烈振动。

配置原则

1)系统配置

名称

型号

配置

功能说明

监控模块

HZ-JK07T-48V

必配

详细页面请点击

通信电源模块

HZ24/48系列

详细页面请点击

电池巡检模块

HZ-XJ系列

选配

详细页面请点击

支路检测模块 HZ-ZL系列 详细页面请点击

开关量输出模块

HZ-JD系列

详细页面请点击

逆变电源模块

HZ-NB系列

详细页面请点击

配电单元



根据用户要求配置



蓄电池



根据用户要求配置



柜体



根据用户要求配置



2)标准配置

①模块为监控模块、通信电源模块。
②配电单元为输入交流两路,输出为直流4路。
③蓄电池为12V免维护型铅酸蓄电池。
④标准型:745×600×380(mm)。

3)系统安装、调试、使用、维护、故障:详细页面请点击

4)蓄电池安装、使用、维护:详细页面请点击

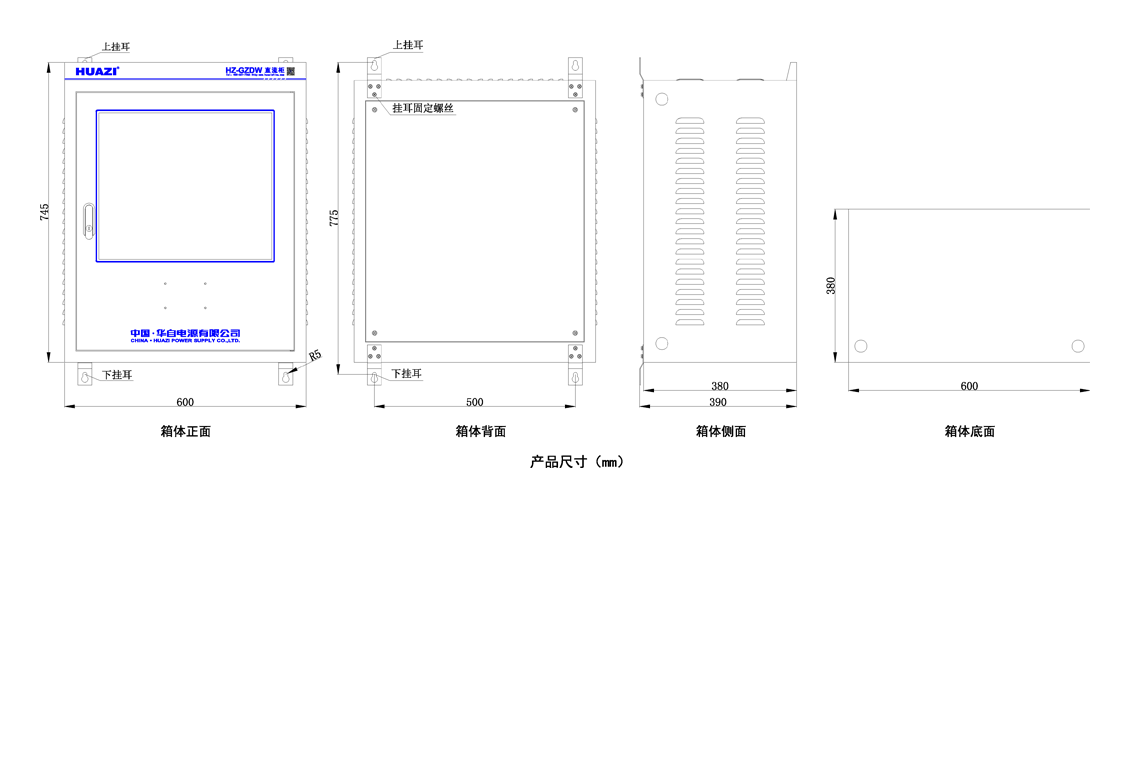

外观尺寸
