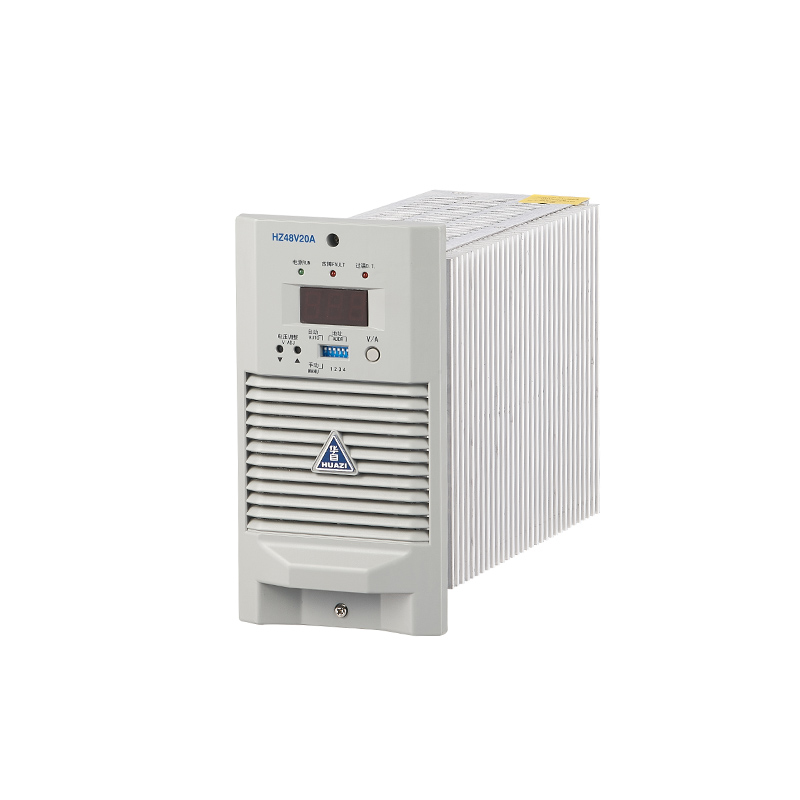

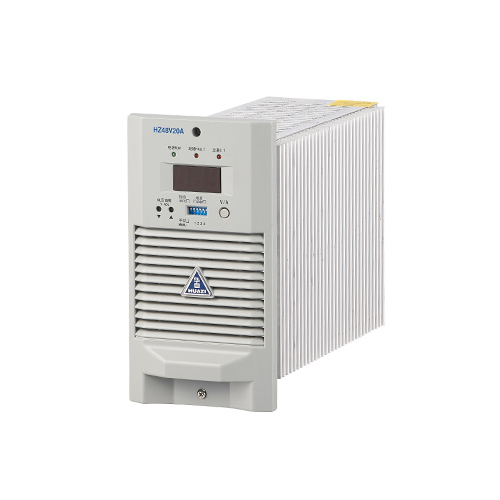

HZ48V20A
通信电源模块
产品概述

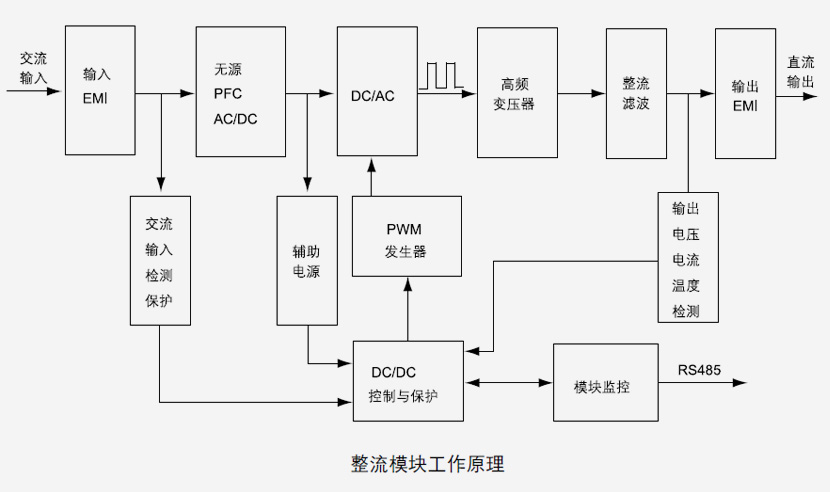

整流模块由无源PFC 和DC/DC 两个功率部分组成。在两功率部分之外还有辅助电源以及输入输出检测保护电路。前级无源PFC 电路由输入EMI 和无源PFC 组成,用以实现交流输入的整流滤波和输入电流的校正。后级的DC/DC 变换模块由PWM 发生器控制前级PFC 输出的DC 电压、经过高频变压器输出后再整流滤波输出DC 电压等电路组成,用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。辅助电源在输入无源PFC 之后,DC/DC 变换模块之前,利用无源PFC 的直流输出,产生控制电路所需的各路电源。输入检测电路实现输入过欠压、缺相等检测。DC/DC 的检测保护电路包括输出电压电流的检测,散热器温度的检测等,所有这些信号用以DC/DC 的控制和保护。基本原理如下图所示:


今期三码必中


功能特点

1) 采用谐振电压型双环控制的谐振开关电源技术,具有稳压精度高、动态响应快的特点;
2) 独立LED数码管显示,可查询模块的电压、电流及故障信息;
3) 模块全智能设计,通过串行通信,可 自动实现:模块的开/关机、 充电方式转换、输出电压调节、输出限流点整定、转换同步等功能;
4) 模块内置MCU, 全智能控制,可单机或多机并联,无监控长期运行;
5) 模块可带电热插拔,日常维护方便快捷;
6) 模块间的均流采用了隔离自主均流技术,可自主、主控或受控运行;
7) 电压输入范围宽,可交直流输入,无中线电流损耗,具有软启动功能;
8) 内置短路回缩保护,即使模块输出长期处千短路状态也不致损坏;
9) 采用多级吸收,具有过压、欠压、短路、过流、过温等 自动保护及自动恢复运行功能;
10) 具有过压、欠压、 短路、 限流、 过流、过温等告警功能;
11)内置RS485通信接口可与主监控、 上位机进行通信,实现“四遥” 功能。

技术参数

类别 参数名称 HZ48V20A
输入特性
输入电压 187 ~ 253VAC 或198 ~ 286VDC
输入电流 ≤ 6A
交流输入频率 45Hz~65Hz
效率 ≥90%
输入功率因素 ≥0.90
输出特性 输出电压范围 40V ~ 60V
额定输出电流 20A
最大输出电流 21A
软启动时间 3~8秒
输出恒流范围 10%~105%
稳流精度 ≤±1%(20%限流)
纹波系数 ≤0.5%
稳压精度 ≤±0.5%
均流不平衡度 ≤±3%(50%~100%额定负载)
峰—峰值杂音电压 ≤ 200mV
电话衡重杂音 ≤ 2mV
音响噪音   <50dB
保护特性 输出短路回缩 回缩电流≤15%额定电流,短路因素排除后模块可自动恢复工作
输出过压保护 60 ~ 63VDC需手动断电恢复
输入过压保护 275±5VAC(交流输入)/370±5VDC(直流输入)
输入欠压保护 165±5VAC(交流输入)/198±5VDC(直流输入)
过温保护 检测温度达到预设值自动保护
安规参数 绝缘电阻 试验电压1000Vdc,输入端、输出端对外壳之间以及输入对输出之间的绝缘电阻>10MΩ
绝缘强度 输入端、输出端短接后,在输入/输出端与外壳之间施加50Hz、有效值为 2000V的交流电压1分钟,无击穿或飞弧现象
环境参数 工作温度 -10℃~+40℃
储存温度 -25℃~+60℃
相对湿度 ≤95%
环境参数 80~106kPa(对应海拔高度约0~2000m)

海拔超过2000m需降额使用,降低工作环境温度1℃/100m。

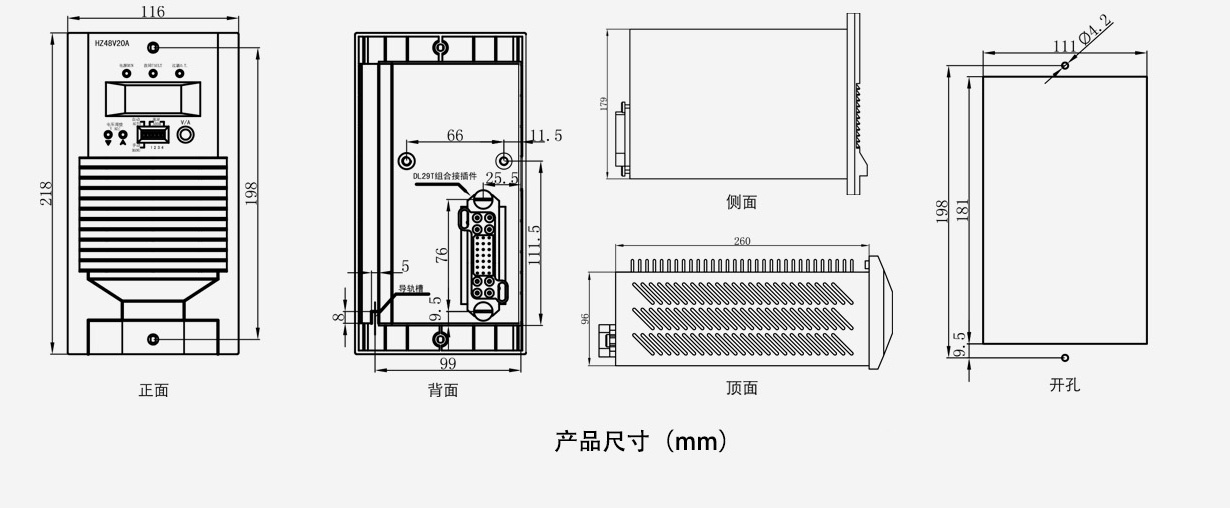

外观尺寸
