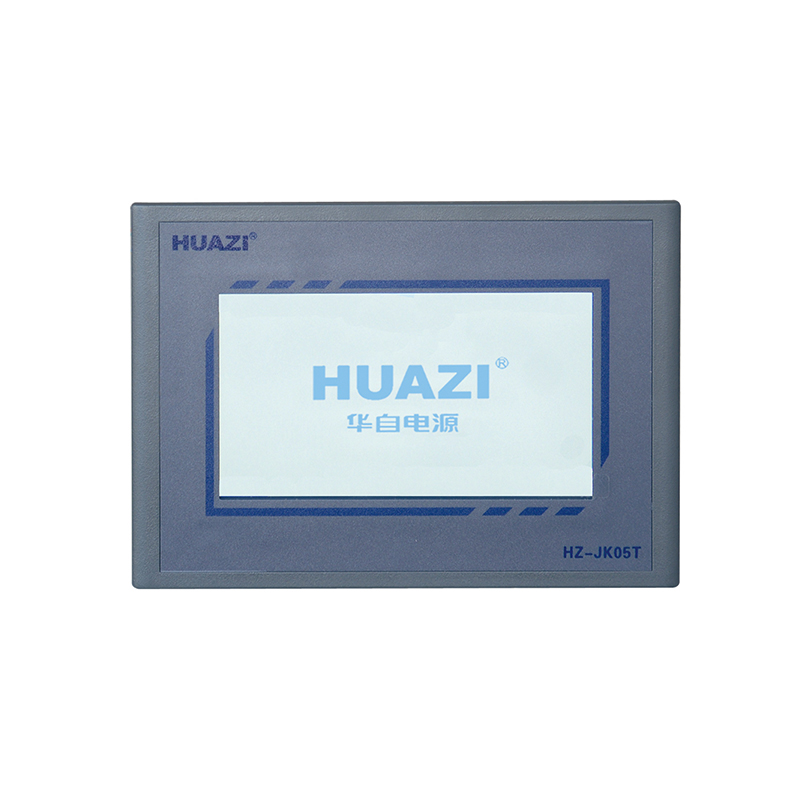

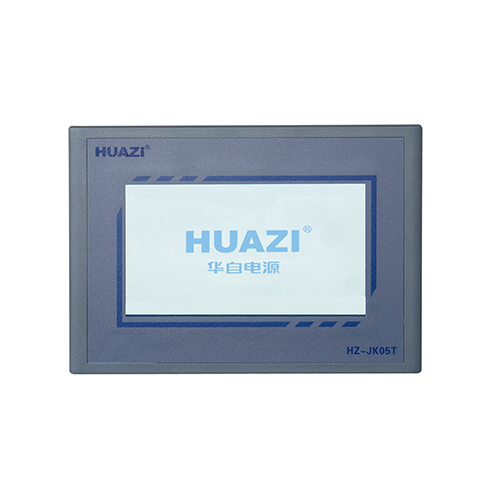

HZ-JK05T
彩屏监控模块
产品概述

HZ-JK05T 监控模块采用7 寸(10.2 寸)彩色触摸屏、图文显示、界面友好丰富、触摸操作简单方便、智能控制、人性化设计操作更直观,组配系统灵活是工控机和组态软件的完美融合。主界面显示电力系统的主接线图,实时显示各功能单元的运行工况和信息。可对系统的各组成部分实现全参数本地及远程监控。

功能特点
1)采用全新的组态软件,彩色7寸(10.2寸)大液晶显示器,触摸屏点触式操作,图形化界面,直观显示系统单线图,32位真彩显示,刷新速度快、操作直观、人性化设计,可长期工作在长亮状态;
2)可安装最多32个电力电源模块。具有周全的系统设置、运行信息查询及各项告警等功能;
3)超大储存空间可存储10万条历史故障和运行记录;
4)智能化的蓄电池充放电管理功能,最多可管理2组电池的充放电曲线;
5)监控模块可配置综合监测模块(HZ-ZC01T或HZ-ZC02T),完成对交流入母线状态的监测;
6)监控模块可以选配电池巡检模块(HZ-XJ02T或HZ-XJ03T),完成对最多220节电池的电压、状态检测;
7)监控模块可以选配开头量检测模块(HZ-JD02T),用户可自定义开关量输入;
8)监控模块可以选配绝缘检测模块(HZ-JY04T或HZ-JY03T),完成对母线绝缘和支路绝缘的检测;
9)监控模块监测交流进线状态、电池状态、母线状态、电池充放电状态、模块状态;
10)具备RS485、RJ45通讯接口,提供MODBUS、以及IEC61850两种通讯规约(选配),可实现与电站自动化系统连接;
11)最多提供两种三相交流输入;
12)具有母线绝缘、支路绝缘监测功能。母线接地、支路接地故障告警;
13)具有开关量输入告警功能,各开关量输入均可自定义。
技术参数
项目 参数指标
工作电压
24VDC
功耗 ≤10W
交流电压测量精度 ≤±1.5%
母线电压测量精度 ≤±0.2%
智能设备接口 5路
故障干接点
告警输出
工作环境温度 -10℃~+40℃
相对湿度 ≤90%(25℃)

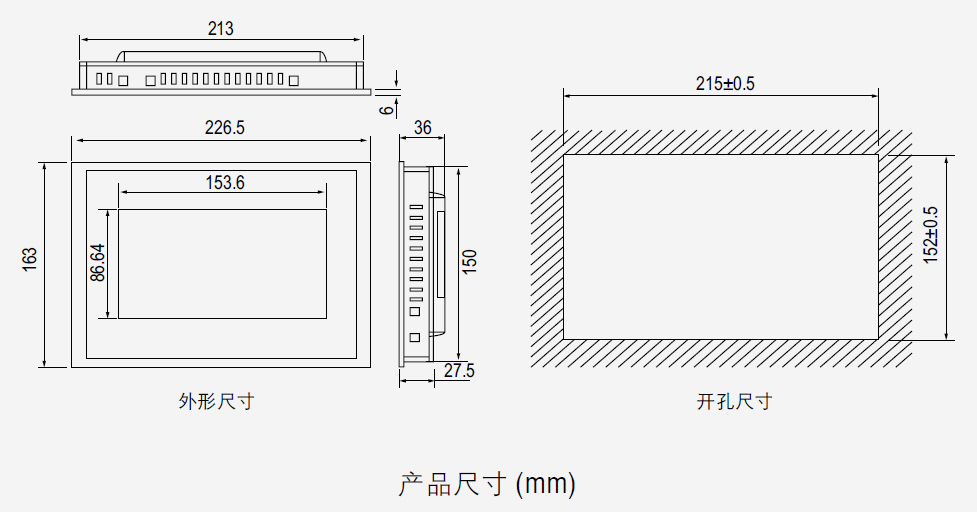

外观尺寸
